10 de mayo de 2013

American Railroad Company of Porto Rico - Planos de la estación de Isabela - 1905

Planos de la versión original de la estación de Isabela. Una contribución de Sebastián Velázquez producto de su visita al Archivo General de Puerto Rico, albaceas de esta bonita pieza de nuestra historia ferroviaria. El cianotipo original esta tremendo pero me he tomado la libertad de procesar las imágenes para este foro invirtiendo los colores. Con suerte nadie se molesta. :-)

Elevación - Lado del andén.
Imagen en colores invertidos por el autor.


Planos de la estación ferroviaria de Isabela - Cianotipo.

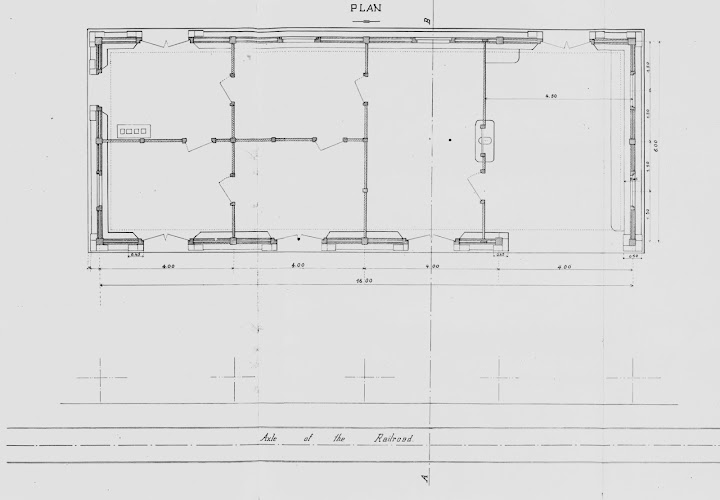

Plano de la estación.
Imagen en colores invertidos por el autor.
Sección transversal mostrando el interior y la ventana de servicio.
Imagen en colores invertidos por el autor.

Vista exterior de la estación.

Carta aprobando los planos.
Montaje con la sección transversal por el autor.

Referencia

  • American Railroad Company Of Porto Rico. Isabela Station. N/A. Servajean, G. 1905. Fondo de Obras Públicas, Subfondo Ferrocarriles y Tranvías. Archivo General de Puerto Rico.

Notas

  • 14/02/15 - Añadimos la carta de aprobación del proyecto.
