American Railroad Company of Porto Rico - Planos de la estación de Camuy - 1928

En el 1928 la American Railroad Company of Puerto Rico (ARRCo) construyo una nueva estructura para sustituir el edificio original habiendo sido este destruido por el huracán San Felipe. A diferencia de la mayoría de las estaciones de la ARRCo, la estación de Camuy nunca fue reconstruida en concreto. Esta estructura sobrevivió hasta hace unos años cuando estudiantes del profesor Luis Pumarda del Recinto Univrsitario de Mayagüez de la Universidad de Puerto Rico la documentaron como proyecto de clase. El plano en esta página fue resultado de su visita. Un aspecto singular de esta estructura es que no solo servía a los pasajeros sino que también servía de residencia para el encargado de la estación.

Planos de la estación de Camuy.

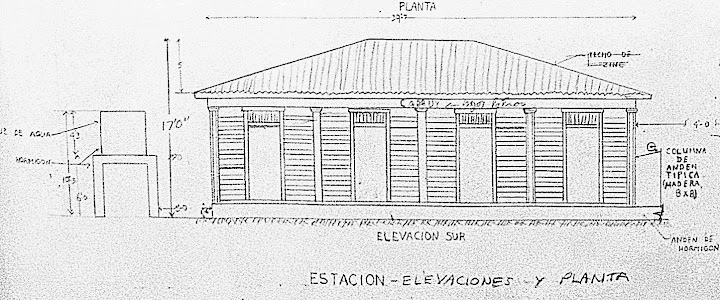

Detalle del plano - Elevación sur.

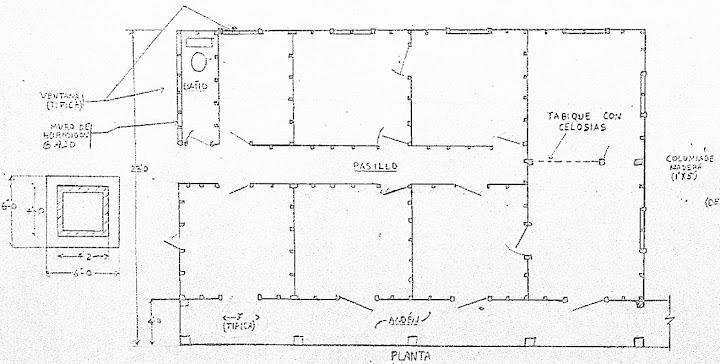

Detalle del plano - Planta.

Detalle de plano - Elevación norte.

Detalle del plano - Elevación oeste.

Así lucia la estuctura durante sus años de abandono
Foto cortesía de Efraín Martell.

Una maqueta digital basada en el plano presentado en este articulo está disponible en otro articulo. (https://redescubriendoapuertorico.blogspot.com/2019/05/american-railroad-company-of-porto-rico-camuy-railroad-depot-3D-model.html)

Maqueta digital por el autor basada en el plano.

Mapa de ubicación

Ampliar el mapa...

Agradecimiento

*Mi agradecimiento a Efraín Martell por haber compartido con nosotros este documento tan singular.
